Откатные ворота на винтовых сваях

Откатные ворота на сваях для вашего въезда

Откатные ворота на винтовых сваях закрывают проезд одной створкой, которая перемещается вдоль ограждения. Поддерживающий узел располагается сбоку от въезда: сваи принимают нагрузку через металлическую обвязку и роликовые опоры. В консольной схеме поперёк дороги нет нижнего рельса. Автомобиль проезжает по обычному покрытию, а место для основания и противовесной части предусматривают за границей проёма.

Такое решение рассматривают при устройстве нового въезда и замене существующих ворот. Сначала проверяют условия участка, затем выбирают основание, размеры полотна и управление. Само слово «сваи» не описывает готовый комплект: к нему относятся также каркас, заполнение, направляющая, фурнитура, принимающая стойка и необходимые соединения. Автоматику, электроподготовку и пешеходный проход согласуют отдельно.

Когда подходит свайное основание

Винтовое основание позволяет организовать опорный узел без протяжённого бетонного блока под роликовыми каретками, если такое решение допустимо для конкретного грунта и ворот. Это бывает удобно возле уже оформленного въезда, при ограниченном объёме земляных работ или необходимости связать новую конструкцию с существующим ограждением. Однако возможность установки проверяют до изготовления створки, а не после доставки готового изделия.

• Для нового въезда заранее согласуют опоры ворот, линию забора и будущий уровень покрытия.
• При замене распашных ворот проверяют свободную сторону отката: прежнего места перед створками недостаточно.
• На участке с готовой плиткой определяют места вскрытия и восстановления, а не обещают сохранить каждый элемент покрытия.
• При сложном основании сначала уточняют техническую возможность свайного решения и только затем фиксируют состав заказа.

Что нужно знать о грунте и воде

Основание удерживает ворота при движении, в закрытом положении и под воздействием ветра. Для выбора свай имеют значение характеристики грунта, неоднородность площадки, вода, насыпные слои и особенности промерзания. Данные о соседнем доме полезны как ориентир для обследования, но не заменяют сведения о точке установки ворот: забор часто проходит по краю участка, где условия отличаются от пятна застройки.

Расскажите, когда делали отсыпку, насколько глубоко снимали старое покрытие, где весной стоит вода и были ли подвижки прежних столбов. Если сохранились результаты исследований или документы на существующее основание, передайте их исполнителю. Неизвестные сведения лучше обозначить прямо. Утверждение «здесь всегда сухо» по летней фотографии не отвечает на вопрос о сезонных условиях.

Важен и отвод поверхностной воды. Нельзя считать, что свайное основание автоматически решает затопление привода, обледенение зоны движения или размыв отсыпки. Положение оборудования и отметки покрытия согласуют с уклонами въезда. Водосток с кровли, сброс с соседней дорожки и снег, складируемый у забора, могут влиять на эксплуатацию независимо от выбранного типа фундамента.

Место для створки и направление отката

Для откатных ворот требуется свободная полоса вдоль ограждения. Её длина связана не только с шириной проезда: у консольной створки есть противовесная часть, которая остаётся за проёмом в закрытом положении. Поэтому расстояние от столба до ближайшей постройки нельзя сравнивать только с шириной автомобиля. Компоновку проверяют по полной геометрии выбранных ворот и положению опорного узла.

Определите, куда удобнее отводить полотно: вправо или влево со стороны двора. На этой стороне не должны мешать деревья, ступени, двери хозяйственных помещений, парковочное место и выступающие части забора. Проверяют всю траекторию, включая ручки, крепления, зубчатую рейку и элементы верхнего удержания. На схеме полезно показать и открытое, и закрытое положение, чтобы увидеть реальные ограничения.

Отдельно оцените въезд автомобиля с улицы. Узкая дорога или поворот под углом могут потребовать иной ширины проёма, чем прямой заезд. Эта задача не решается переносом свай после изготовления створки. Сначала согласуют удобство проезда и место пешеходного прохода, затем размещают основание. Калитка рядом с воротами не должна открываться в движущееся полотно или перекрывать доступ к механизму.

Какие винтовые сваи нужны под откатные ворота

Винтовые сваи под откатные ворота выбирают как часть опорной системы. Имеют значение материал и состояние ствола, геометрия рабочего элемента, соединения, защитное покрытие и подтверждённые характеристики изделия. Внешне похожие трубы не обязательно равнозначны по назначению. В заказе должны быть определены конкретные изделия и требования к их установке, а не только общее слово «сваи».

Ствол

Передаёт нагрузку между надземным узлом и рабочей частью сваи; его характеристики учитывают в расчёте.

Рабочая часть

Взаимодействует с грунтом. После установки она скрыта, поэтому её исполнение фиксируют до погружения.

Оголовок

Формирует соединение с надземной обвязкой; положение и крепление согласуют с выбранной конструкцией.

Защита металла

Учитывает условия эксплуатации и необходимость восстановления покрытия после монтажных операций.

Число опор не назначают по фотографии чужого въезда. На снимке могут быть не видны дополнительные элементы, а масса, парусность и компоновка створки отличаются. Аналогично нельзя принимать короткий видимый участок трубы за полную длину сваи. Для сравнения предложений запросите спецификацию и схему расположения, а не пытайтесь восстановить подземную конструкцию по готовому благоустройству.

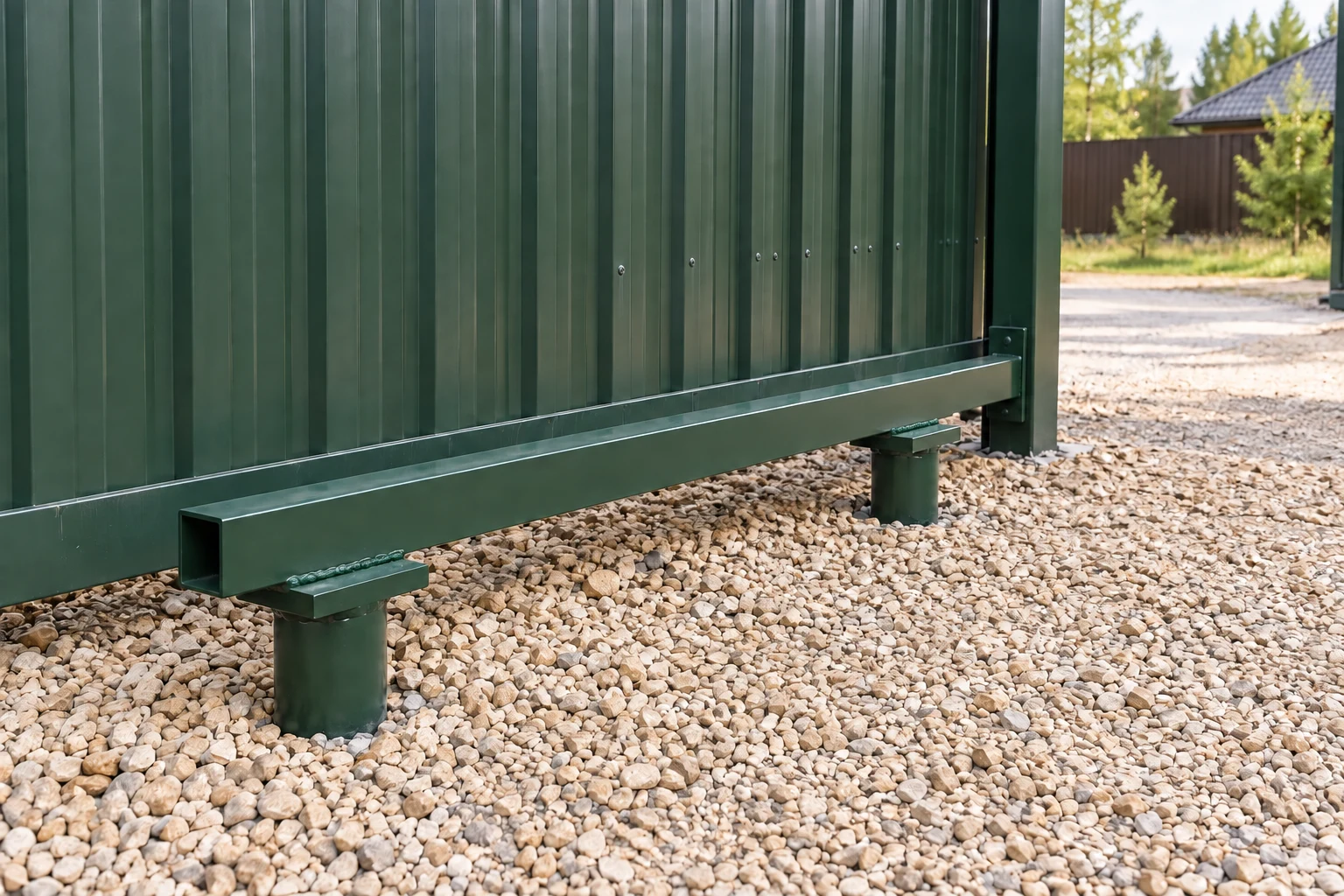

Оголовки и металлическая обвязка

Надземная обвязка объединяет опоры и образует площадку для механизма ворот. В зависимости от принятого решения используют соответствующие металлические элементы, оголовки и соединения. Обвязку располагают вдоль ограждения, под опорной частью створки. Её нельзя путать с нижней направляющей: обвязка неподвижна, а направляющая перемещается вместе с полотном по роликовым кареткам.

После погружения свай нужно получить согласованные отметки опорных поверхностей. Высота оголовков, обвязки, регулировочных площадок и механизма учитывается вместе. Если каждый участник работ ориентируется на свой условный «ноль», створка может оказаться слишком близко к будущей плитке или заметно выше планируемого уровня. Поэтому отметку готового проезда определяют заранее и сохраняют при передаче работ.

Полотно, каркас и заполнение

На свайное основание можно рассматривать разные варианты створки при подтверждённой совместимости всей системы. Сплошной профлист закрывает обзор; металлический штакетник позволяет оставить просветы. У этих решений различаются внешний вид, масса и воздействие ветра на полотно. Заполнение выбирают до расчёта опор и фурнитуры, особенно если планируется высокая или широкая створка.

Каркас обеспечивает геометрию полотна, а противовесная часть участвует в работе консольной схемы. Не стоит оценивать её как лишний металл, который можно произвольно укоротить ради экономии места. Сечения, связи, направляющая и длина хвоста должны соответствовать системе. Изменение заполнения после монтажа тоже требует проверки: добавить сплошную обшивку к прежнему открытому каркасу не всегда равнозначно простой смене цвета.

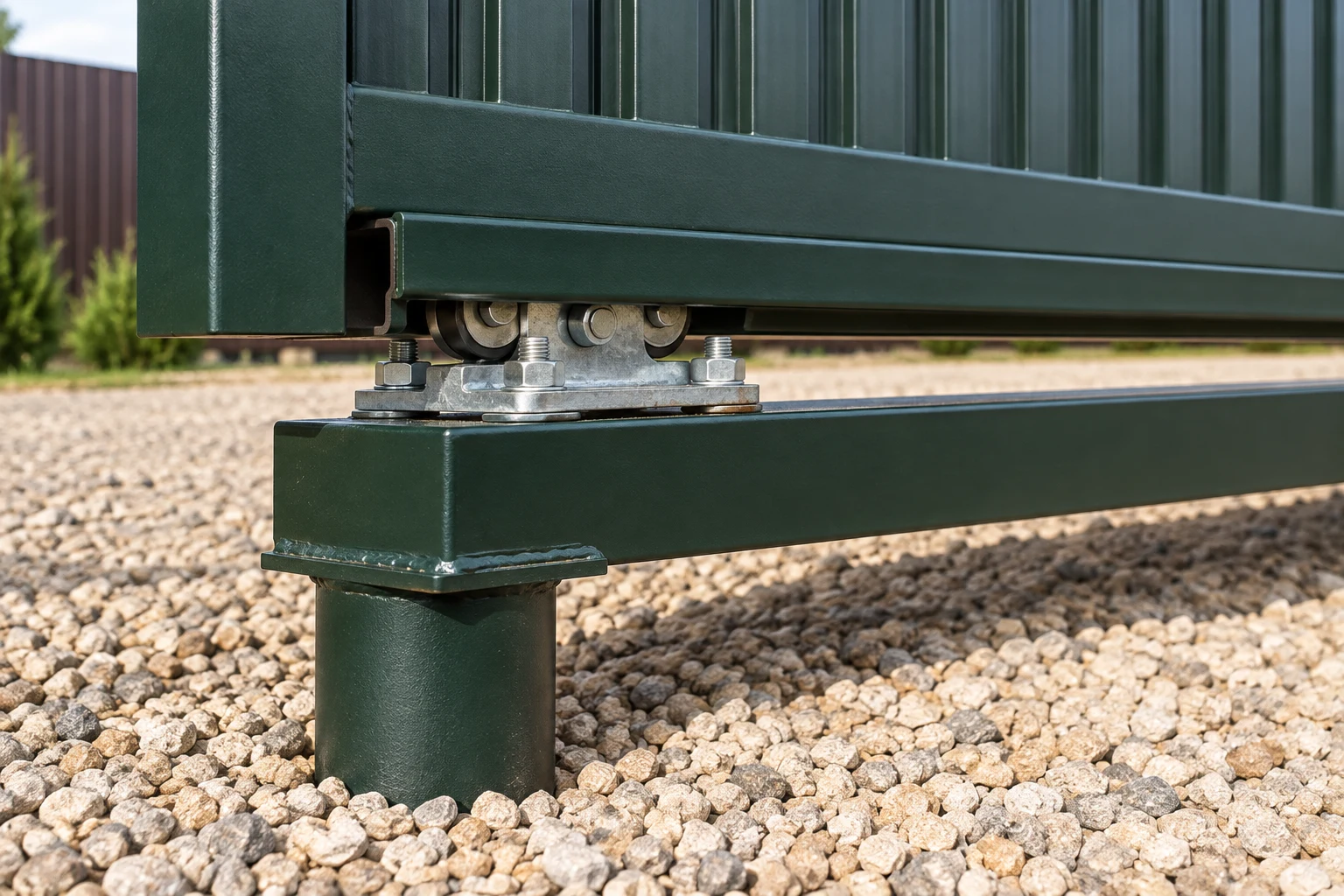

Как работают роликовые опоры

Роликовые каретки поддерживают консольное полотно через нижнюю направляющую. Они закреплены на неподвижном основании сбоку от проезда; сама направляющая движется относительно них. Верхний удерживающий узел ограничивает боковые отклонения в предусмотренных системой пределах. Принимающие элементы на противоположной стороне согласуют с геометрией створки и положением закрывания.

Фурнитуру подбирают под параметры ворот и требования производителя. Сравнивая комплекты, уточняйте не только наличие роликов, но и состав направляющей, регулировочных элементов, ограничителей, улавливателей и защиты открытых торцов. Разрозненные детали без проверки совместимости могут не образовать работоспособную систему. Замена каретки на похожую по фотографии не подтверждает соответствие направляющей.

Высота проезда и будущая плитка

Установка откатных ворот на сваи часто выполняется раньше окончательного благоустройства. В этот момент нужно знать, где окажется готовая поверхность, а не только текущая земля. Последующая подсыпка, основание дорожки и плитка могут уменьшить зазор под полотном и перекрыть доступ к узлам. Отметки ворот согласуют с полным составом будущего покрытия и направлением отвода воды.

На участке с уклоном отдельно проверяют путь створки. Ворота движутся по своей геометрии, а поверхность под ними может подниматься или опускаться. Нельзя просто принять одинаковый зазор по одному измерению у столба. Исполнитель должен оценить всю полосу отката, край въезда и положения механизма. Иногда для совместимости требуется изменить благоустройство или первоначальную компоновку.

Ручное управление и автоматика

Свайное основание само по себе не определяет способ открывания. Ворота могут быть ручными или оснащаться приводом, если конструкция и подготовка это допускают. Для ручного варианта важны удобная ручка, предусмотренная фиксация и доступ к запиранию. Для автоматического — совместимый привод, место его установки, питание, управление и согласованный комплект средств безопасности.

Питание и сигнальные линии подготавливают по требованиям выбранного оборудования и условиям участка. Кабели не оставляют свободно лежать в полосе движения, а размещение защитных каналов согласуют до благоустройства. Подключение и защитные меры выполняет компетентный специалист. В смете отдельно обозначают, входит ли подвод питания от дома или только подключение к уже подготовленной точке.

При передаче автоматических ворот попросите показать штатное открывание, остановку, предусмотренные защитные функции и переход на ручной режим при отсутствии питания. Порядок действий берут из документации оборудования. Для выбора комплектации используйте страницу автоматических откатных ворот; тип основания и электроподготовку всё равно согласуют для конкретного въезда.

Подготовка участка до приезда монтажников

Освободите доступ к местам установки, но не выполняйте земляные работы по предположительной схеме. Сначала должны быть определены линия ворот, направление отката и зоны размещения свай. Покажите исполнителю известные коммуникации, колодцы, дренаж и старые основания. Если точное положение сетей неизвестно, это нужно выяснить до погружения опор, а не проверять случайным попаданием инструмента.

1. Согласуйте размеры проёма и привяжите их к существующим постройкам или устойчивым ориентирам.
2. Отметьте будущий уровень покрытия и направление стока воды.
3. Определите место складирования створки и материалов, путь доставки и доступ оборудования.
4. Разделите работы по воротам, электричеству, покрытию и восстановлению участка.
5. Зафиксируйте, как будет закрываться въезд между демонтажем старых ворот и вводом новых.

Установка откатных ворот на винтовых сваях

Монтаж откатных ворот на винтовых сваях начинается с проверки исходных данных и разметки. Исполнитель сопоставляет согласованную схему с фактическим участком, уточняет отметки и доступ. Если обнаружено препятствие или расхождение с первоначальными сведениями, решение пересматривают до продолжения работ. Переносить опору на произвольное расстояние только потому, что так проще пройти препятствие, нельзя без проверки всей схемы.

Следующий этап — установка свай по принятому решению с контролем предусмотренных параметров. Затем готовят оголовки и обвязку, проверяют положение монтажных поверхностей и восстанавливают защиту обработанных участков металла. Сведения о скрываемых элементах фиксируют до засыпки и оформления площадки. Конкретная технология зависит от изделий и условий, поэтому последовательность должна соответствовать документации системы.

После подготовки основания устанавливают механическую часть: опоры, полотно, верхнее удержание и принимающие элементы. Регулировка выполняется в пределах, предусмотренных фурнитурой. Проверяют свободный ход и конечные положения, совместимость с покрытием и отсутствие помех со стороны ограждения. Только после исправной механики переходят к автоматике, если она входит в заказ, и к проверке пользовательских режимов.

Монтаж откатных ворот на сваи завершается осмотром, передачей документов и объяснением эксплуатации. Календарный срок зависит от обследования, изготовления, доставки, доступа и дополнительных работ. Возможность обойтись без выдержки бетонного блока не означает, что полный заказ всегда выполняется за один день. В графике нужно видеть этапы всего въезда, включая питание и благоустройство, а не только время установки опор.

Что проверить при приёмке

Приёмку удобнее проводить по согласованной комплектации. Проверьте заполнение, цвет, размеры, наличие предусмотренных узлов и состояние покрытия. Осмотрите доступные соединения обвязки и опор, места обработки металла и зоны возле механизма. Если часть конструкции уже скрыта, запросите фотографии этапов и документы, которые были предусмотрены договорённостью. Внешняя аккуратность не заменяет подтверждение скрытых работ.

• Створка проходит всю траекторию без контакта с посторонними предметами и покрытием.
• Крепления и положение деталей соответствуют документации установленной системы.
• Полотно штатно входит в принимающие элементы, а крайние положения ограничены предусмотренным способом.
• К механизму, креплениям и разблокировке оставлен необходимый доступ.
• Электрическая часть и функции автоматики проверены специалистом, пользователю объяснён порядок управления.
• Переданы спецификация, инструкции и согласованные условия дальнейшего обслуживания.

Не проверяйте защиту автоматики, подставляя тело под движущуюся створку. Исполнитель должен продемонстрировать проверку безопасным способом по инструкции оборудования. Если заметны удары, затруднённый ход, смещение основания или повреждённые соединения, зафиксируйте замечание и согласуйте устранение причины. Увеличение усилия двигателя не считается подтверждением исправности ворот.

Храните схему опор и фотографии скрытых узлов: они пригодятся при ремонте и изменении ворот в будущем.

Сваи или бетонное основание

Сравнивать основания имеет смысл для одинаковой створки и одинаковых условий участка. Свайный вариант связан с возможностью погружения опор, их характеристиками и устройством металлической обвязки. Бетонный — с земляными работами, закладными, подготовкой и необходимой выдержкой конструкции. Выбор не сводится к тому, какой способ чаще встречается в рекламе или выглядит компактнее на фотографии.

Ни один вариант не освобождает от согласования отметок, отвода воды и нагрузок. Если предложены две допустимые схемы, попросите показать различия в составе работ и обслуживании. Подробности подготовки бетонного узла и общие вопросы основания вынесены на страницу фундамента под откатные ворота. Здесь основной предмет выбора — комплект ворот с винтовыми сваями.

Из чего складывается цена

Цена готовых ворот на сваях включает несколько самостоятельных частей. Это створка с заполнением, фурнитура, свайное основание, обвязка, установка и согласованные дополнительные работы. Автоматика и электроподготовка могут входить в комплект или рассчитываться отдельно. Стоимость одной сваи, погонного метра профиля или только полотна нельзя воспринимать как цену готового въезда под ключ.

На расчёт влияют размеры и масса ворот, тип заполнения, характеристики участка, доступ для монтажа и выбранное управление. Существующий забор иногда позволяет сохранить часть конструкций, но их пригодность проверяют. Дополнительные расходы могут возникать из-за демонтажа старого основания, вскрытия покрытия, доставки крупной створки и восстановления благоустройства. Эти позиции лучше обозначить до начала работ.

Для сравнения смет просите одинаковую структуру: изделия, материалы основания, монтаж, доставка, управление, электричество и сопутствующие работы. В каждой строке должно быть понятно, что входит и что остаётся за пределами предложения. Если грунтовые условия пока не подтверждены, предварительную оценку отделяют от согласованной стоимости. Это честнее, чем фиксировать низкую сумму без описания возможных изменений.

Какие данные отправить для расчёта

Напишите, какое заполнение вам нужно и как планируется открывание. Для автоматического варианта укажите, есть ли подготовленная точка питания и кто будет выполнять электрические работы. Если требуется сохранить старые столбы, покажите их состояние и известные сведения об основании. Желание использовать существующие элементы учитывают, но окончательно подтверждают после проверки их пригодности.

Вопросы о воротах на сваях

Можно ли поставить ворота на уже установленные сваи?

Только после проверки их расположения, характеристик, состояния и пригодности для выбранной створки. Видимые трубы не подтверждают длину и устройство скрытой части. Если документы и фотографии установки отсутствуют, это ограничивает возможность оценки. Новое полотно нельзя подбирать исключительно по расстоянию между существующими оголовками.

Обязательно ли делать автоматику сразу?

Нет, способ управления согласуют отдельно. Если привод планируется позже, возможность последующего оснащения и необходимые подготовительные работы предусматривают заранее. Нужно оставить подходящее место, проверить совместимость механики и определить будущие кабельные трассы. Обещать установку любого двигателя без проверки нельзя.

Нужно ли бетонировать винтовые сваи?

Состав работ определяется конструкцией свай и принятой технологией. Отдельные системы предусматривают заполнение ствола или другие операции; переносить такой пункт на все изделия без документации неправильно. Уточняйте конкретное решение в спецификации. Отсутствие большого бетонного блока под каретками не описывает все операции со свайным основанием.

Можно ли установить такие ворота зимой?

Возможность работ зависит от состояния площадки, доступа, оборудования и применяемых материалов. Снег может скрывать препятствия и фактические отметки, поэтому исходные условия нужно проверить. Срок и технологию согласуют для конкретного заказа, без обещания одинакового результата при любой погоде. Эксплуатационную очистку зоны движения также предусматривают заранее.

Почему после монтажа нужно следить за зоной отката?

В ней не должно появляться препятствий для полотна и механизма. Проверяйте доступные узлы в соответствии с инструкцией, своевременно убирайте мешающие предметы и следите за изменениями покрытия. При необычном шуме или затруднённом движении выясняют причину, а не продолжают многократно включать привод. Обслуживание выполняют по требованиям установленной системы.

Можно ли изменить полотно, сохранив основание?

Замена заполнения, увеличение высоты или ширины меняют характеристики ворот. Сохранение свай и обвязки возможно только после проверки новой комплектации. Перед переделкой сообщите исполнителю параметры существующей конструкции и желаемые изменения. Оценивать нужно весь узел, включая каретки, направляющую и управление, а не только видимую прочность столбов.
